انواع پیچ آلن یا پیچ سوکت، یکی از پیچ‌های پرکاربرد در صنعت است که برای اتصال و فیکس کردن قطعات با مقاومت بالا به کار می‌رود. در ابتدا باید بدانید پیچ آلن چیست و چه ویژگی هایی دارد که آن را از سایر پیچ‌ها متمایز می‌کند. در ادامه انواع، ویژگی‌ها و کاربردهای پیچ آلن را بیشتر بررسی خواهیم کرد
معرفی انواع پیچ آلن
پیچ و مهره در انواع مختلف و با ویژگی‌ها متفاوتی تولید می‌شوند که برای کاربردهای مختلف در صنعت و ساختمان‌سازی مناسب هستند. در زیر به برخی از انواع پیچ آلن اشاره شده است:

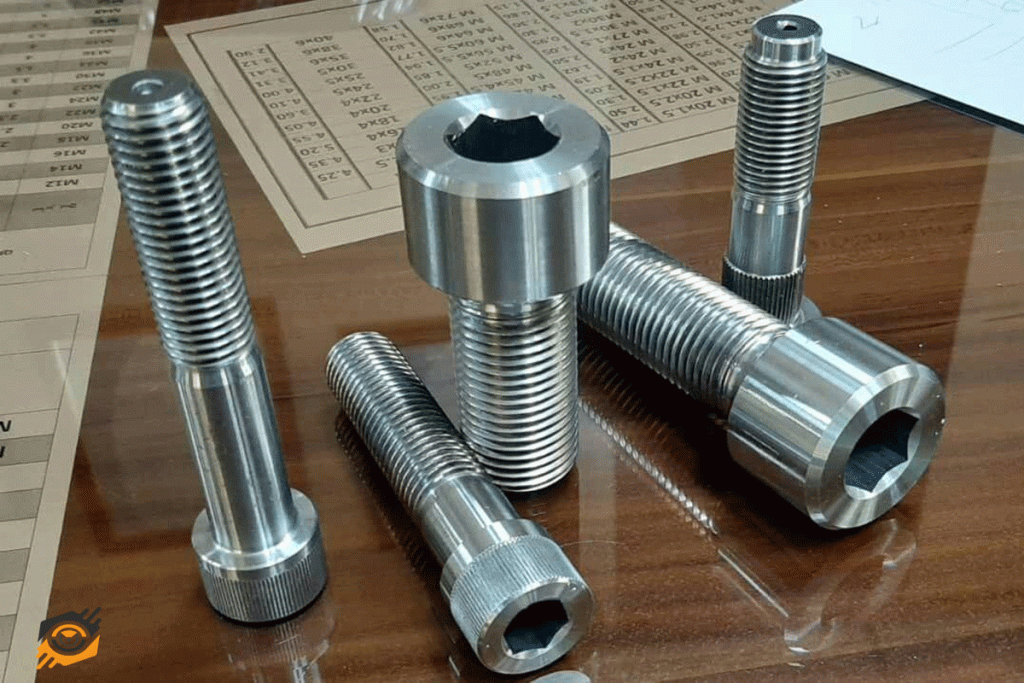

پیچ آلن با سر استوانه‌ای
این نوع پیچ آلن دارای سر استوانه‌ای و یک حفره عمیق برای بارگذاری آچار استاندارد آلن است. این نوع پیچ در اندازه‌ها و مواد مختلف تولید می‌شود.
پیچ آلن سر گرد
پیچ آلن با سر گرد دارای سرهایی به شکل گنبدی است که بارگذاری کمتری نسبت به پیچ‌های با سر استوانه‌ای دارند. این پیچ‌ها در اندازه‌ها و مواد مختلف، از جمله فولاد ضدزنگ، تولید می‌شوند.
پیچ آلن بدون سر
این نوع پیچ‌ها کاملاً رزوه شده‌اند و بدون سر هستند. دارای یک سوراخ شش ضلعی در یک انتهای خود هستند که آچار آلن در آن قرار می‌گیرد. این پیچ‌ها، بدون سر هستند و می‌توانند به داخل متریال فرو روند.
پیچ آلن با سر خزینه
پیچ آلن با سر خزینه دارای سری مخروطی است و سطح رویی آن‌ها صاف است. سر مخروطی به داخل جسم فرو می‌رود و بعد از بسته شدن، هیچ برآمدگی بر روی جسم نخواهند داشت.
پیچ آلن با قسمتی رزوه بر روی بدنه
این نوع پیچ‌ها دارای یک سر استوانه‌ای و یک حفره شش ضلعی هستند. بر روی بدنه و در زیر سر پیچ، رزوه‌ای وجود ندارد و فقط قسمت انتهایی پیچ دارای رزوه است.
پیچ و مهره‌های میکرو آلن
این نوع پیچ و مهره‌ها برای اهداف نمونه‌سازی، ابزارهای کوچک، سرگرمی و آموزشی مناسب هستند. این نوع از انواع پیچ آلن از استیل ضدزنگ ساخته می‌شوند و در اندازه‌های کوچک در انواع مختلف ارائه می‌شوند.
پیچ آلن مغزی
پیچ آلن مغزی فاقد گل پیچ بوده و به‌صورت یک استوانه رزوه شده طراحی شده است. معمولاً برای باز و بسته کردن پیچ تجهیزات در مواردی که آچار یا پیچ گوشتی در دسترس نباشد، استفاده می‌شوند.
پیچ آلن مغزی سر مخروطی
پیچ آلن مغزی نوک تیز، انتهای تیزی دارد و به‌صورت یک استوانه رزوه شده است. این نوع پیچ طبق استانداردهای مختلفی تولید می‌شود.
پیچ های آلن کله قارچی (Hexagon Socket Button Head Screws)
این نوع پیچ آلن دارای سری به شکل قارچ است و برای نگه‌داشتن سازه‌های نازک مانند صفحات فلزی و ورق‌های فلزی استفاده می‌شود.
پیچ های آلن خشکه کلاس ۸.۸
پیچ آلن خشکه که از کلاس ۸.۸ استاندارد تولید شده‌اند، معمولاً در مصارفی استفاده می‌شوند که به استحکام بالا و مقاومت در برابر فشار و کشش نیاز دارند.
پیچ آلن داکرومات
پیچ آلن داکرومات با رنگ نقره‌ای مات و پوشش داکرومات، مقاومت در برابر خوردگی و رطوبت را افزایش می‌دهد و برای مصارف خاص مورد استفاده قرار می‌گیرد.
ویژگی‌های پیچ آلن
ویژگی‌های انواع پیچ آلن به شرح زیر است:
- شکل استوانه‌ای با شش ضلعی: پیچ آلن دارای شش ضلع است که باعث می‌شود آچار آلن به‌راحتی در آن قرار گیرد و قدرت فشرده‌سازی بیشتری را ارائه دهد.
- سهولت در کار در فضاهای محدود: به دلیل طراحی استوانه‌ای و کوچک بودن ابعاد، پیچ آلن در فضاهای محدود و کمتر در دسترس، در کاربردهای مختلف مورد استفاده قرار می‌گیرد.
- استفاده از آچار آلن: برای تنظیم و گره‌گشایی پیچ آلن از آچار آلن استفاده می‌شود که با کمترین فشار و به‌راحتی، قوی‌ترین اتصالات را انجام می‌دهد.
- مقاومت بالا: پیچ‌های آلن به دلیل ساختار شش‌ضلعی خود مقاومت بیشتری نسبت به پیچ‌های دیگر دارند.
کاربردهای پیچ آلن
کاربردهای مختلف انواع پیچ آلن عبارت‌اند از:
- در صنایع الکترونیک و کامپیوتر: برای اتصالات دقیق در دستگاه‌های الکترونیکی و کامپیوتری از پیچ آلن استفاده می‌شود.
- در صنعت خودروسازی: برای اتصالات مستحکم در قطعات مختلف خودروها از پیچ آلن بهره برده می‌شود.
- در صنعت ماشین‌سازی: برای تجهیزات مختلف ماشین‌آلات و اتصال قطعات فلزی از پیچ آلن استفاده می‌شود.
- در صنعت ساختمانی: برای اتصالات قطعات فلزی و چوبی ساختمان‌ها از پیچ آلن استفاده می‌شود.
استانداردهای پیچ‌های آلن
استانداردهای تولید انواع پیچ آلن به شرح زیر است:
- آلن سر استوانه DIN 912ISO 4762 – BS 2470 – IS 2269 – ISO 4762
- آلن مغزی DIN 913
- سر استوانه نوک مخروطی DIN 914
- آلن مغزی DIN 916
- آچار الن DIN 916
- آلن مغزی قفلی DIN 906
- آلن سرتخت DIN 7991
- آلن سر استوانه سر کوتاه DIN 6912
- آلن سر استوانه سر باریک DIN 7984
- مکانیکی و آنالیز شیمیایی ASTM A574
- 3 , B18.3.1MASME
سخن پایانی
در این مقاله با انواع پیچ آلن و کاربردها و ویژگی‌های آن‌ها آشنا شدیم. توجه داشته باشید که در هر کاربرد خاصی، انتخاب نوع و اندازه مناسب پیچ و مهره آلن بسیار مهم است و باید با استانداردها و نیازهای مورد نیاز هماهنگ شود. هر پیچ آلن دارای مزایا و معایب خاص خود بوده و برای کاربرد مشخصی طراحی شده است.
